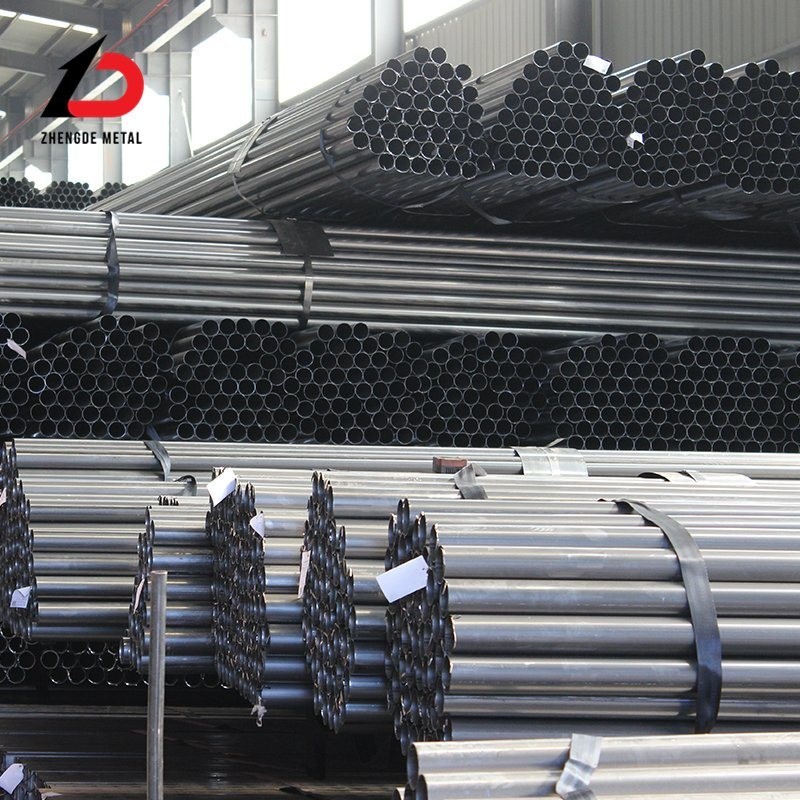

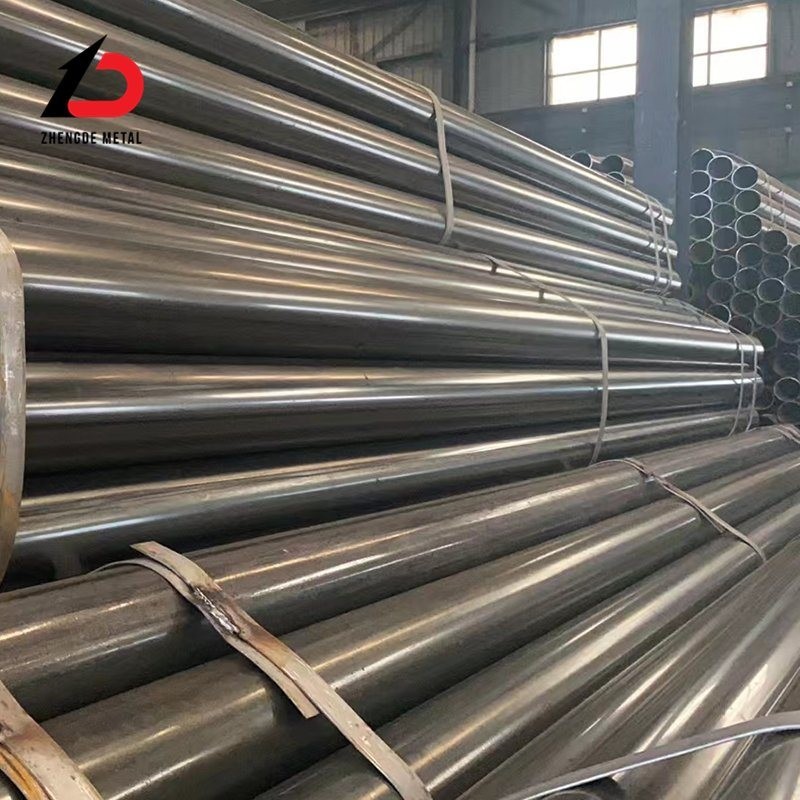

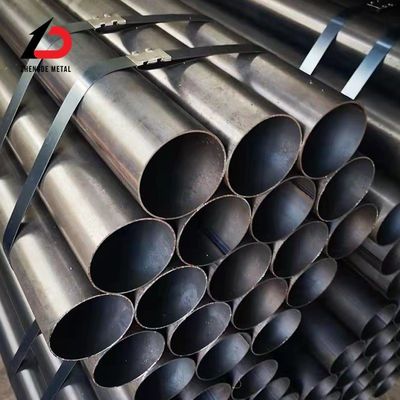

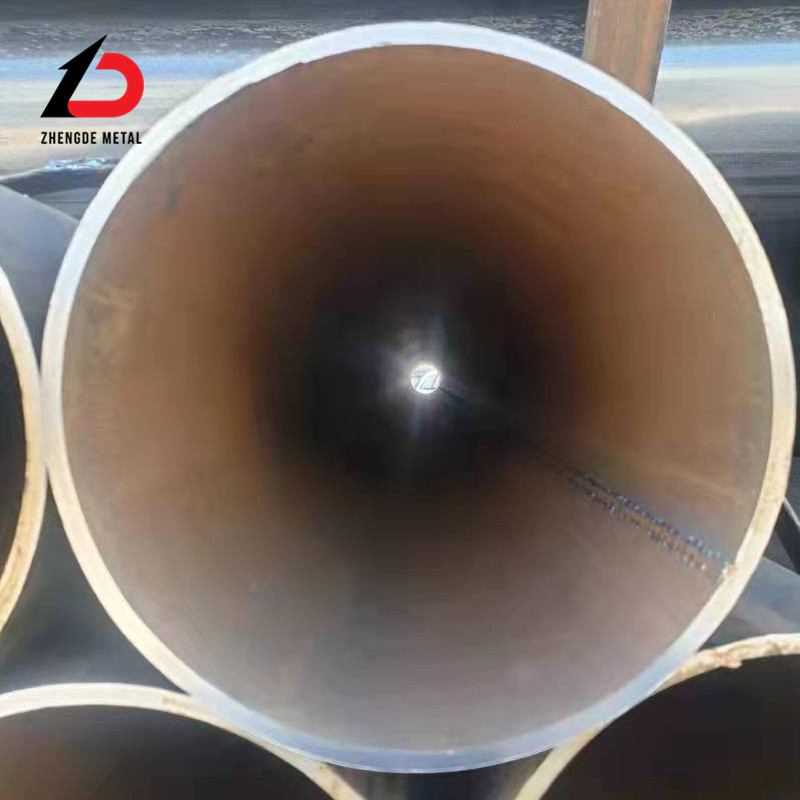

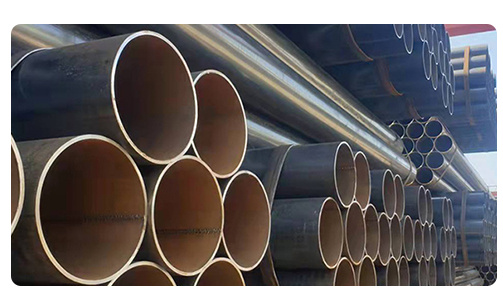

Pipa baja las, juga disebut pipa las, adalah pipa baja yang terbuat dari pelat atau strip baja yang dilas setelah dikorek dan dibentuk.Proses produksi pipa baja las sederhana, efisiensi produksi tinggi, ada banyak varietas dan spesifikasi, dan investasi peralatan rendah, tetapi kekuatan umum lebih rendah daripada pipa baja tanpa jahitan.
Deskripsi produk
Sejak tahun 1930-an, dengan perkembangan pesat produksi bergelombang terus-menerus baja strip berkualitas tinggi dan kemajuan pengelasan dan teknologi inspeksi,kualitas las telah terus ditingkatkan, dan varietas dan spesifikasi pipa baja las telah meningkat dari hari ke hari, dan mereka telah menggantikan pipa baja non-woven di semakin banyak bidang.Pipa baja las dibagi menjadi pipa las jahitan lurus dan pipa las spiral sesuai dengan bentuk lasKlasifikasi menurut metode produksi: Klasifikasi proses - pipa las busur, pipa las resistansi, pipa las gas (frekuensi tinggi, frekuensi rendah), pipa las tungku.
Pipa las dengan diameter kecil menggunakan pengelasan jahitan lurus, sedangkan pipa las dengan diameter besar sebagian besar menggunakan pengelasan spiral; sesuai dengan bentuk ujung pipa baja,Ini dibagi menjadi pipa las bulat dan berbentuk khusus (persegi), persegi panjang, dll) pipa las; sesuai dengan bahan dan penggunaan yang berbeda, dibagi menjadi cairan pertambangan pipa baja las untuk transportasi,pipa baja las galvanis untuk transportasi cairan tekanan rendah, pipa baja las listrik untuk roll conveyor sabuk, dll Menurut spesifikasi dan ukuran tabel dalam standar nasional saat ini, mengurutkan oleh diameter luar* ketebalan dinding dari kecil ke besar.
Standar Produk
Bahan umum untuk pipa las adalah: Q235A, Q235C, Q235B, 16Mn, 20#, Q345, L245, L290, X42, X46, X60, X80, 0Cr13, 1Cr17, 00Cr19Ni11, 1Cr18Ni9, 0Cr18Ni11Nb, dll.
Blank yang digunakan dalam pipa baja las adalah pelat atau strip baja. Karena proses las yang berbeda, mereka dibagi menjadi pipa las tungku,pipa las listrik (las resistansi) dan pipa las busur otomatisKarena bentuk pengelasan yang berbeda, mereka dibagi menjadi dua jenis: pipa las jahitan lurus dan pipa las spiral.Mereka dibagi menjadi tabung las bulat dan berbentuk khusus (persegiPipa las dibagi menjadi varietas berikut karena bahan dan kegunaan yang berbeda:
GB/T3091-2008 (Pipa baja las untuk transportasi cairan tekanan rendah): Terutama digunakan untuk mengangkut air, gas, udara, minyak,pemanas air panas atau uap dan cairan tekanan rendah umum lainnya dan pipa lainnyaBahan representatifnya adalah: baja kelas Q235A.
GB/T14291-2006 (Pipa baja las untuk transportasi cairan pertambangan): Terutama digunakan untuk pipa baja las jahitan lurus untuk tekanan udara tambang, drainase, dan pembuangan gas poros.Bahan representatifnya adalah baja kelas Q235A dan B.
GB/T12770-2002 (pipa baja las stainless steel untuk struktur mekanis): Terutama digunakan untuk mesin, mobil, sepeda, furnitur,Dekorasi hotel dan restoran dan komponen mekanik lainnya dan bagian strukturalBahan-bahan yang mewakili termasuk 0Cr13, 1Cr17, 00Cr19Ni11, 1Cr18Ni9, 0Cr18Ni11Nb, dll.
GB/T12771-1991 (Stainless steel welded steel pipe for fluid transport): Terutama digunakan untuk mengangkut media korosif tekanan rendah. Bahan perwakilan adalah 0Cr13, 0Cr19Ni9, 00Cr19Ni11, 00Cr17,0Cr18Ni11Nb, 0017Cr17Ni14Mo2, dll.
Selain itu, pipa stainless steel las untuk dekorasi (GB/T 18705-2002), pipa stainless steel las untuk dekorasi bangunan (JG/T 3030-1995),dan pipa baja las untuk penukar panas (YB4103-2000).
Proses Produksi
Proses produksi pipa las jahitan lurus sederhana, efisiensi produksi tinggi, biayanya rendah, dan perkembangannya cepat.Kekuatan pipa las spiral umumnya lebih tinggi daripada pipa las jahitan lurusPipa las dengan diameter yang lebih besar dapat diproduksi dari billet yang lebih sempit, dan pipa las dengan diameter yang berbeda juga dapat diproduksi dari billet dengan lebar yang sama.dibandingkan dengan pipa jahitan lurus dengan panjang yang sama, panjang las meningkat 30 ~ 100%, dan kecepatan produksi lebih rendah.
Pipa las berdiameter besar atau lebih tebal umumnya dibuat langsung dari baja kosong, sedangkan pipa las kecil dan pipa las ber dinding tipis hanya perlu dilas langsung melalui strip baja.Kemudian hanya polesan dan sikat.
Suplemen: Pipa yang dilas dilas dengan baja strip, sehingga status aslinya tidak setinggi pipa tanpa jahitan.

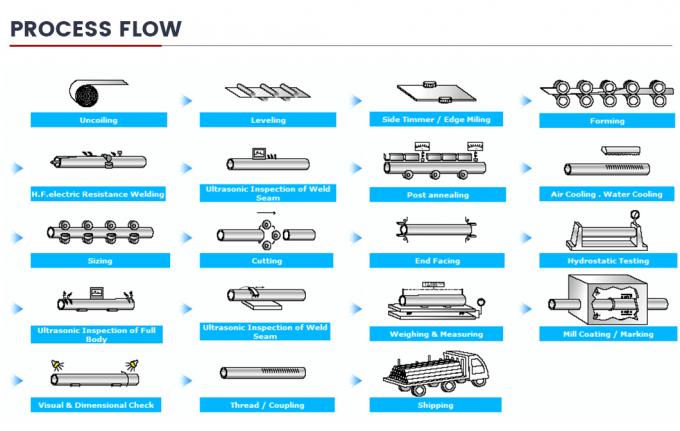

Aliran proses pipa las
Raw material uncoiling - flattening - end shearing and welding - looper - forming - welding - internal and external weld bead removal - pre-correction - induction heat treatment - sizing and straightening - eddy current testing - cutting off - hydraulic inspection - pickling - final inspection (Strictly controlled)-packaging-shipping.
Fitur
Proses produksi pipa las jahitan lurus sederhana, efisiensi produksi tinggi, biayanya rendah, dan perkembangannya cepat.Kekuatan pipa las spiral umumnya lebih tinggi daripada pipa las jahitan lurusPipa las dengan diameter yang lebih besar dapat diproduksi dari billet yang lebih sempit, dan pipa las dengan diameter yang berbeda juga dapat diproduksi dari billet dengan lebar yang sama.dibandingkan dengan pipa jahitan lurus dengan panjang yang sama, panjang las meningkat 30 ~ 100%, dan kecepatan produksi lebih rendah.
Lingkup aplikasi
Produk ini banyak digunakan dalam proyek pasokan air, industri petrokimia, industri kimia, industri tenaga listrik, irigasi pertanian, dan konstruksi perkotaan.Mereka adalah salah satu dari dua puluh produk kunci yang dikembangkan di negara saya.
Untuk transportasi cairan: pasokan air dan drainase. Untuk transportasi gas: gas batubara, uap, gas minyak bumi cair.
Untuk tujuan struktural: pipa tumpukan, jembatan; pipa untuk dermaga, jalan, struktur bangunan, dll [1]
Kategori Editor Siaran
Diklasifikasikan menurut penggunaan
Hal ini juga dibagi menjadi pipa las umum, pipa las galvanis, pipa las bertiup oksigen, casing kawat, pipa las metrik, pipa roller, pipa pompa sumur dalam, pipa otomotif,pipa transformer, pipa dinding tipis las, pipa berbentuk khusus las, pipa perancah dan pipa las spiral.
Pipa las umum: Pipa las umum digunakan untuk mengangkut cairan bertekanan rendah. Terbuat dari baja Q195A, Q215A, Q235A.Pipa baja tunduk pada tekanan hidrolik, lentur, meratakan dan percobaan lainnya, dan memiliki persyaratan tertentu untuk kualitas permukaan.dan pengiriman panjang tetap (atau panjang ganda) sering diperlukan. Spesifikasi pipa las dinyatakan dalam diameter nominal (milimeter atau inci). diameter nominal berbeda dari yang sebenarnya.ada dua jenis pipa las: pipa baja biasa dan pipa baja kental.
Pipa baja galvanis: Untuk meningkatkan ketahanan korosi pipa baja, pipa baja umum (pipa hitam) digalvanis.galvanisasi panas dan elektro-galvanisasiGalvanisasi panas memiliki lapisan seng tebal dan elektro-galvanisasi memiliki biaya rendah.
Pipa las bertiup oksigen: digunakan sebagai pipa pengeboran oksigen untuk pembuatan baja.,15, 20 atau Q195-Q235 strip baja. Untuk mencegah korosi, beberapa aluminized.
Wire casing: Ini adalah pipa baja las listrik baja karbon biasa. Ini digunakan dalam beton dan berbagai proyek distribusi daya struktural. diameter nominal yang umum digunakan adalah dari 13-76mm.Sleeve kawat memiliki dinding tipis dan sebagian besar digunakan setelah dilapisi atau galvanis, membutuhkan uji lentur dingin.
Pipa las metrik: spesifikasi digunakan dalam bentuk pipa tanpa jahitan, pipa baja las dinyatakan dalam diameter luar * ketebalan dinding mm,dengan pengelasan zona tropis atau dingin dari baja karbon biasa, baja karbon berkualitas tinggi atau baja paduan rendah umum, atau dengan pengelasan tropis Kemudian dibuat dengan metode tarik dingin.Mereka umumnya digunakan sebagai bagian strukturalPipa dinding tipis digunakan untuk memproduksi furnitur, lampu, dll. Kekuatan dan uji lentur pipa baja harus dijamin.
Tabung roller: digunakan untuk pipa baja las roller sabuk, umumnya terbuat dari Q215, Q235A, B baja dan 20 baja, dengan diameter 63,5-219.0mm.Ada persyaratan tertentu untuk kelengkungan pipaUmumnya, tekanan air dan pengujian perataan dilakukan.
Tabung trafo: digunakan untuk memproduksi tabung radiator trafo dan penukar panas lainnya.Pipa baja dikirim dalam panjang tetap atau panjang ganda, dan ada persyaratan tertentu untuk lentur pipa baja.

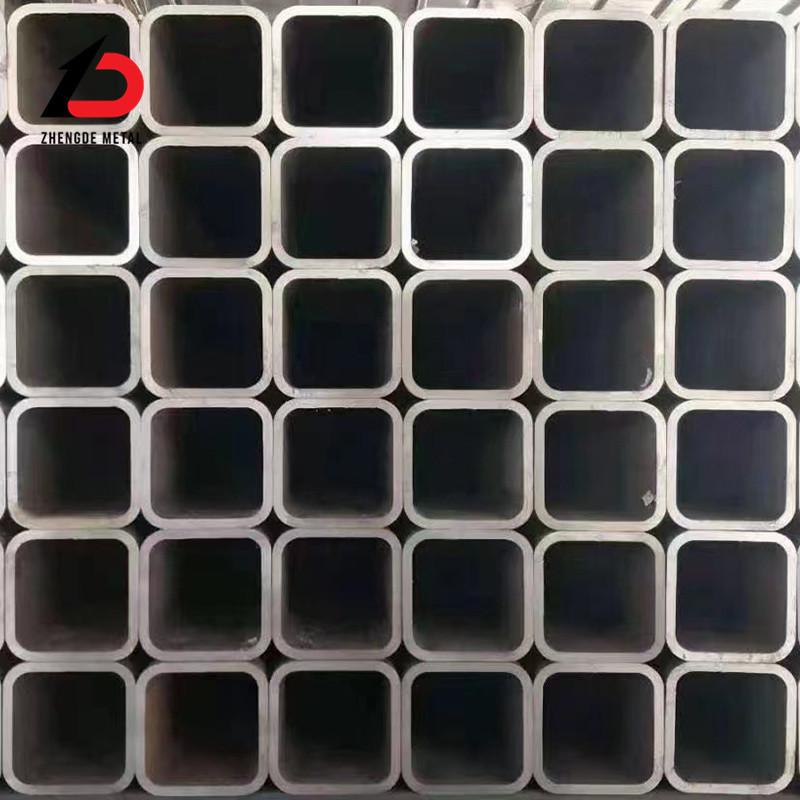

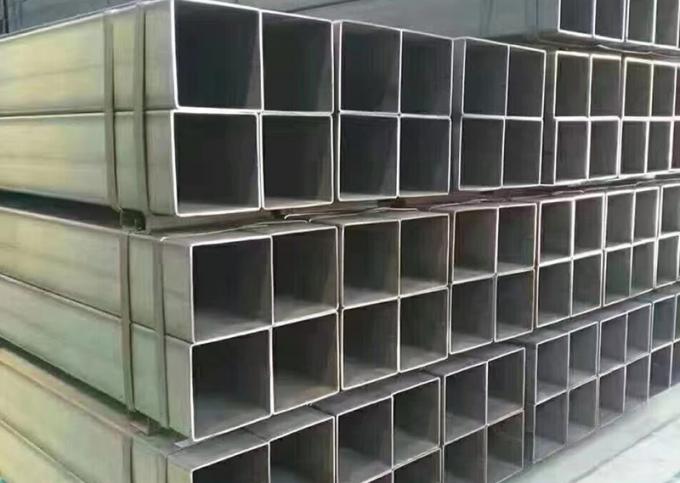

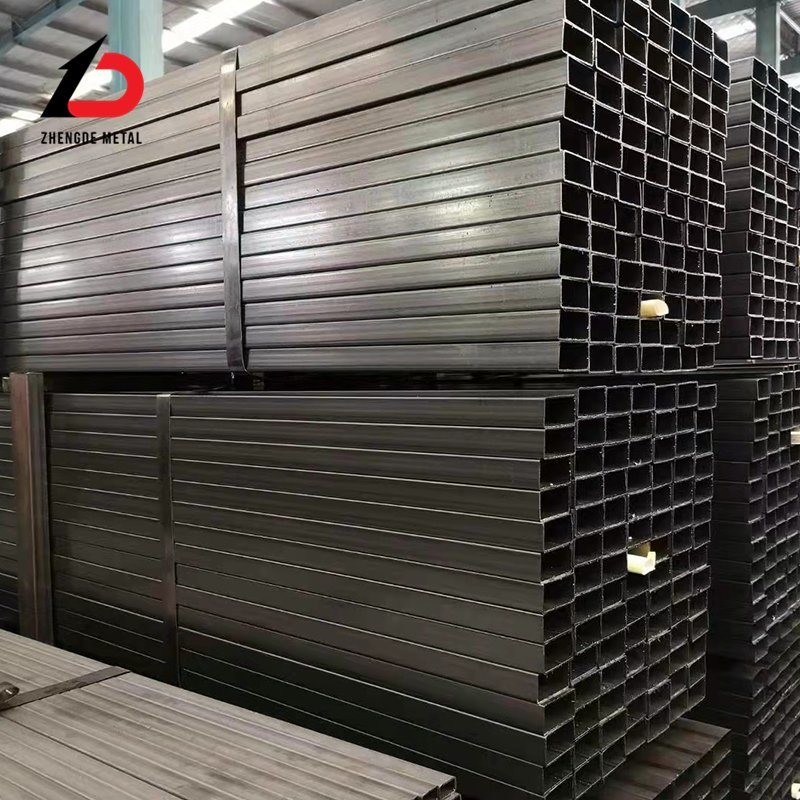

Pipa berbentuk khusus: pipa persegi, pipa persegi panjang, pipa berbentuk topi, pipa baja karet berongga untuk pintu dan jendela yang dilas dari baja struktural karbon biasa dan 16Mn dan strip baja lainnya.Mereka terutama digunakan sebagai komponen mesin pertanian, jendela dan pintu baja, dll.
Tabung dinding tipis yang dilas secara listrik: terutama digunakan untuk membuat furnitur, mainan, lampu, dll. Dalam beberapa tahun terakhir, tabung dinding tipis yang terbuat dari pita stainless steel telah banyak digunakan dalam furnitur kelas atas,dekorasi, pagar, dll.

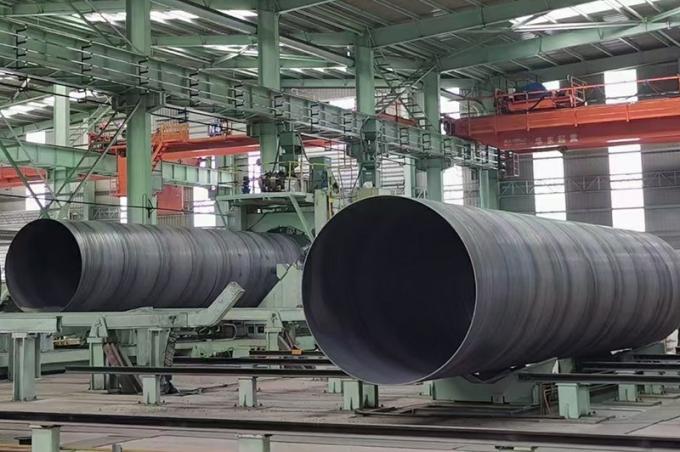

Pipa las spiral: Ini dibuat dengan menggelinding baja struktural karbon rendah atau baja baja struktural paduan rendah menjadi pipa kosong pada sudut spiral tertentu (disebut sudut pembentukan),dan kemudian pengelasan lapisan pipa. dapat terbuat dari pipa yang lebih sempit. baja strip menghasilkan pipa baja berdiameter besar. pipa las spiral terutama digunakan untuk pipa transmisi minyak dan gas alam,dan spesifikasi mereka dinyatakan dengan diameter luar * ketebalan dindingPipa las spiral baik berpasangan tunggal atau berpasangan ganda Pipa las harus memastikan bahwa uji tekanan hidrolik,kekuatan tarik dan kinerja lentur dingin dari las memenuhi peraturan.
Klasifikasi menurut metode produksi
(1) Menurut proses - pipa las busur, pipa las resistansi (frekuensi tinggi, frekuensi rendah), pipa las gas, pipa las tungku.
(2) Menurut lapisan las - pipa las lapisan lurus, pipa las spiral.
Klasifikasi menurut bentuk penampang
(1) Pipa baja transversal sederhana - pipa baja bulat, pipa baja persegi, pipa baja oval, pipa baja segitiga, pipa baja heksagonal, pipa baja rombus, pipa baja oktagonal,pipa baja setengah lingkaran, dan lainnya.
(2) Pipa baja transversal yang kompleks - pipa baja heksagonal yang tidak rata, pipa baja berbentuk bunga lima daun plum, pipa baja dobel cekung, pipa baja dobel cekung, pipa baja berbentuk melon,pipa baja kerucut, pipa baja bergelombang, pipa baja kasus jam tangan, dan lain-lain.
Diklasifikasikan menurut ketebalan dinding
Pipa baja dinding tipis, pipa baja dinding tebal.
Klasifikasi menurut bentuk ujung
Terbagi menjadi tabung las bulat dan tabung las berbentuk khusus (persegi, datar, dll.).
Suplemen Klasifikasi
1. Ordinary carbon steel wire casing (GB/T3640-88) is a steel pipe used to protect wires in electrical installation projects such as industrial and civil buildings and installation of machinery and equipment.
2. pipa baja las listrik jahitan lurus (YB242-63) adalah pipa baja dengan jahitan las dan pipa baja secara longitudinal sejajar. Biasanya dibagi menjadi pipa baja las listrik metrik,pipa dinding tipis las listrik, pipa minyak pendingin trafo, dll.
3Spiral submerged arc welded steel pipe (SY5036-83) untuk transportasi cairan bertekanan terbuat dari kumparan strip baja yang digulung panas sebagai pipa kosong, dibentuk secara spiral pada suhu konstan,dan dilas dengan pengelasan busur tenggelam dua sisi. Ini digunakan untuk transportasi cairan bertekanan. pipa baja jahitan spiral. pipa baja memiliki kapasitas bantalan tekanan yang kuat dan kinerja las yang baik.Mereka telah menjalani berbagai inspeksi dan tes ilmiah yang ketat dan aman dan dapat diandalkan untuk digunakanPipa baja memiliki diameter besar, efisiensi transportasi yang tinggi, dan dapat menghemat investasi dalam meletakkan pipa.
4. spiral jahitan pipa baja las frekuensi tinggi (SY5038-83) untuk transportasi cairan bertekanan terbuat dari kumparan strip baja yang digulung panas sebagai pipa kosong, spiral dibentuk pada suhu konstan,dan dilas dengan metode las lap frekuensi tinggi. Ini digunakan untuk transportasi cairan bertekanan. spiral jahitan pipa baja berfrekuensi tinggi las. pipa baja memiliki kapasitas bantalan tekanan yang kuat, plastisitas yang baik,dan mudah dilas dan diprosesSetelah berbagai pemeriksaan dan tes yang ketat dan ilmiah, mereka aman dan dapat diandalkan untuk digunakan.dan dapat menghemat investasi dalam meletakkan pipa. Terutama digunakan untuk meletakkan pipa yang mengangkut minyak, gas alam, dll
5Secara umum, pipa baja las busur spiral yang terendam untuk transportasi cairan tekanan rendah (SY/T5037-2000) terbuat dari kumparan strip baja yang digulung panas sebagai pipa kosong,yang sering dipanaskan dan berbentuk spiral, dan dibuat dengan pengelasan busur terbenam otomatis dua sisi atau pengelasan satu sisi.udara dan uap.
6Spiral seam high frequency welded steel pipe (SY5039-83) untuk transportasi fluida tekanan rendah umum terbuat dari kumparan strip baja yang digulung panas sebagai pipa kosong,bentuk spiral pada suhu konstanPipa baja yang dilas dengan frekuensi tinggi digunakan untuk pengangkutan cairan tekanan rendah.
7Pipa baja las spiral untuk tiang (SY5040-83) terbuat dari kumparan strip baja yang digulung panas sebagai pipa kosong, dibentuk spiral pada suhu konstan,dan dibuat dengan las busur terendam dua sisi atau las frekuensi tinggiIni digunakan untuk struktur konstruksi sipil dan dermaga. , jembatan dan pilar dasar lainnya.
Pipa baja las Zhengde, juga dikenal sebagai pipa las, adalah pipa baja yang dibuat dengan pengelasan pelat atau strip baja setelah digulung dan dibentuk.Pipa baja las dibagi menjadi pipa las jahitan lurus dan pipa las spiral sesuai dengan bentuk las. Diklasifikasikan menurut metode produksi: pipa las busur, pipa las resistansi, pipa las gas (frekuensi tinggi, frekuensi rendah), pipa las tungku.Proses produksi pipa las jahitan lurus sederhana, dengan efisiensi produksi yang tinggi, biaya rendah, dan pengembangan yang cepat.Bilet sempit dapat digunakan untuk menghasilkan pipa las dengan diameter yang lebih besar, dan billet dengan lebar yang sama juga dapat digunakan untuk memproduksi pipa las dengan diameter yang berbeda.panjang las meningkat sebesar 30-100% dan kecepatan produksi lebih rendahProduk-produk kumparan dinding tebal meliputi: kumparan besar, kumparan dinding tebal diameter besar, kumparan dinding tebal dari berbagai bahan, kumparan dinding tebal yang digulung panas, kumparan dinding tebal yang digulung dingin, dll.
Semua pipa las dapat dibuat menjadi pipa las galvanis, yang dapat ditemukan melalui konsultasi produk di homepage.
| DN | Pipa baja las (biasa) | Pipa baja las (tebal) | Pipa baja tanpa jahitan (digelinding panas) | Pipa baja las spiral | ||||
| pg≤1,0Mpa | pg≤1,6Mpa | pg≤2,5Mpa | pg≤1,6Mpa | |||||
| D × √ | (Kg/m) | D × √ | (Kg/m) | D × √ | (Kg/m) | D × √ | (Kg/m) | |
| DN15 | 21.3*2.75 | 1.25 | 21.3*3.25 | 1.44 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| DN20 | 26.8*2.75 | 1.63 | 26.8*3.5 | 2.01 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| DN25 | 33.5*3.25 | 2.42 | 33.5*4 | 2.91 | 32 kali 3.5 | 2.46 | - Aku tidak tahu. | - Aku tidak tahu. |
| DN32 | 42.3*3.25 | 3.13 | 42.3*4 | 3.77 | 38 kali 3.5 | 2.98 | - Aku tidak tahu. | - Aku tidak tahu. |
| DN40 | 48 kali 3.5 | 3.84 | 48 x 4.25 | 4.58 | 45 kali 3.5 | 3.58 | - Aku tidak tahu. | - Aku tidak tahu. |
| DN50 | 60 kali 3.5 | 4.88 | 60 kali 4.5 | 6.16 | 57 x 3.5 | 4.62 | - Aku tidak tahu. | - Aku tidak tahu. |
| DN65 | 75.5*3.75 | 6.64 | 75.5*4.5 | 7.88 | 73*4 | 6.81 | - Aku tidak tahu. | - Aku tidak tahu. |
| DN80 | 88.5*4 | 8.34 | 88.5*4.75 | 9.81 | 89*4 | 8.38 | - Aku tidak tahu. | - Aku tidak tahu. |
| DN100 | 114*4 | 10.85 | 114*5 | 13.44 | 108*4 | 10.26 | - Aku tidak tahu. | - Aku tidak tahu. |
| DN125 | 140 kali 4.5 | 15.04 | 140 kali 4.5 | 18.24 | 133*4 | 12.72 | - Aku tidak tahu. | - Aku tidak tahu. |
| DN150 | 165 kali 4.5 | 17.81 | 165 kali 5.5 | 21.63 | 159 kali 4.5 | 17.14 | 168*5 | 20.1 |
| DN200 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | 219*6 | 31.52 | 219*5 | 31.52 |
| DN250 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | 273*8 | 52.28 | 273*7 | 45.92 |
| DN300 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | 325*8 | 62.54 | 325*7 | 54.9 |
| DN350 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | 377*9 | 81.67 | 377*7 | 63.87 |
| DN400 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | 426*9 | 92.55 | 426*7 | 72.33 |
| DN450 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | 480*9 | 104.53 | 478*7 | 81.31 |
| DN500 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | 530*9 | 115.62 | 529*7 | 90.11 |
| DN600 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | 630*9 | 137.82 | 630*7 | 107.5 |
